卡車和拖車作為公路物流運輸?shù)暮诵难b備，其結構部件和緊固系統(tǒng)長期承受復雜的服役載荷，包括石擊沖擊、粉塵侵蝕、溫度交變、機械振動以及化學腐蝕介質的綜合作用。在此嚴苛工況下，高強度鋼制部件的腐蝕失效問題，尤其是氫致應力腐蝕開裂（即氫脆），已成為制約商用車安全可靠運營的關鍵技術瓶頸。

氫脆（Hydrogen Embrittlement, HE）是一種極具危險性的延遲斷裂失效模式（部件在無任何預警信號的情況下突然發(fā)生脆性斷裂）。

對于卡車和拖車運營而言，結構件或緊固件的突發(fā)性失效意味著停機停運、交貨延遲及高昂的維修與間接損失。因此，如何在實現(xiàn)高效防腐的同時規(guī)避氫脆風險，是商用車零部件表面處理技術的核心命題。

鋅鋁涂層作為一種非電解沉積的薄膜防腐體系，憑借其工藝過程中無氫析出的本質安全特性，以及優(yōu)異的陰極防腐性能，已成為高強度鋼部件防腐保護領域的優(yōu)選方案。我們將從氫脆的產生機理、影響因素、鋅鋁涂層的技術原理與性能優(yōu)勢等維度，系統(tǒng)闡述這一解決方案在卡車/拖車行業(yè)中的應用價值。

高強度鋼部件的氫脆問題：機理與影響因素

1、氫脆的本質與高危對象

氫脆風險主要存在于抗拉強度大于1000 N/mm2（或硬度大于320 HV）的高強度鋼中，這類材料廣泛用于卡車/拖車的高強度螺栓（10.9級及以上）、高強度螺母（10級及以上）、彈簧、結構連接件等關鍵部位。其根本原因是原子氫擴散進入鋼的晶格結構，在內部應力集中區(qū)域積聚，導致金屬鍵合力下降，并最終引發(fā)延遲性脆性斷裂。

根據(jù)DIN 50969-1標準的描述，氫致應力腐蝕開裂是多種因素協(xié)同作用的結果，其影響因素可歸納為以下三個層面。

2、三大影響因素

2.1 材料層面

鋼材在冶煉和軋制過程中可能產生的結構缺陷、非金屬夾雜物、微觀雜質或殘余應力，這些構成了氫脆發(fā)生的材料基礎。高強度馬氏體組織對氫的敏感性尤為突出。

2.2 制造層面

在部件的成形、淬火硬化或熱處理等加工制造環(huán)節(jié)中引入的缺陷，如微裂紋、變形帶或不均勻組織，進一步增加了材料對氫的敏感性。

2.3 涂層/表面處理層面

這是氫脆問題最常被關注的環(huán)節(jié)。在傳統(tǒng)的電鍍前處理工序中，酸洗（使用硫酸或鹽酸）會在處理槽中產生原子態(tài)氫；而電鍍沉積過程本身也會在陰極（即被鍍件表面）大量析出氫氣。這些原子氫極易擴散進入鋼基體內部。

在實際工況中，往往是上述多種因素的疊加效應最終導致了部件失效，且通常在失效前沒有任何可被肉眼觀測的損傷跡象。

3、氫脆斷裂的漸進式微觀過程

擴散進入鋼內部的氫原子會遷移至高拉伸應力區(qū)域，如晶界、內外部缺口、穿孔邊緣或毛刺等缺陷處。氫原子在這些位置逐漸積聚，持續(xù)削弱金屬鍵合力，直至形成微觀裂紋。雖然微裂紋的形成暫時緩解了該局部區(qū)域的應力狀態(tài)，但裂紋尖端隨即產生新的應力集中，進而吸引更多氫原子聚集、弱化、擴展。如此反復迭代，當剩余有效截面不再能承受外部拉伸載荷時，即發(fā)生突發(fā)性的延遲脆性斷裂。整個過程可能持續(xù)數(shù)小時至數(shù)月不等，具有極強的隱蔽性和不可預測性。

傳統(tǒng)防腐涂層的氫脆風險和局限

1、電鍍鋅工藝的固有缺陷

電鍍鋅是緊固件行業(yè)應用最廣泛的防腐工藝之一，但其工藝鏈中存在兩個關鍵的氫源。其一，前處理階段的酸洗工序使用硫酸或鹽酸去除氧化皮和銹蝕，該過程產生的原子氫會滲透進入鋼的微觀結構。其二，電沉積過程中陰極反應析出大量氫氣，同樣構成氫滲透風險。對于抗拉強度超過1000 N/mm2的高強度鋼而言，電鍍鋅涂層雖能提供約96-200小時的中性鹽霧試驗（依據(jù)ISO 9227標準）耐蝕性，但其引發(fā)氫脆的風險使其不適用于關鍵安全部件。

2、去氫處理的局限性

根據(jù)ISO 9587（降低鋼鐵氫脆風險的預處理標準）和ASTM F1941的規(guī)定，電鍍后可通過回火去氫處理（通常在190–230°C溫度下保溫4–8小時）使?jié)B入的氫向外擴散。然而，去氫效果高度依賴于鍍層結構，致密的電鍍層可能阻礙氫的逸出路徑。此外，去氫處理必須在電鍍完成后的極短時間內（通常要求4小時以內）進行，工藝窗口狹窄。該工序不僅增加了生產成本和周期，而且無法完全保證氫的徹底去除，殘余風險依然存在。

3、熱鍍鋅的適用性局限

熱鍍鋅雖能提供較好的耐蝕性，但其典型涂層厚度一般都>65μm，導致螺紋件需進行二次攻絲或回牙處理才能保證裝配精度。此外，450°C左右的浸鋅溫度可能對已經經過淬火回火處理的高強度鋼的力學性能產生不利影響。因此，熱浸鍍鋅在高精度緊固件和高強度結構件領域的適用性受到較大限制。

鋅鋁涂層：本質安全的防腐解決方案

1、技術原理與涂層結構

鋅鋁涂層是一種非電解沉積的無機金屬涂層體系，由大量微小的鋅片和鋁片通過無機基質（通常為硅酸鹽類粘結劑）連接形成層狀結構。其技術規(guī)范由國際標準ISO 10683（適用于螺紋緊固件）和EN 13858（適用于非螺紋緊固件及其他零部件）進行規(guī)定。

涂層通常由底涂和面涂兩層構成模塊化體系：底涂為含鋅片的主體防腐層，決定了涂層的陰極防腐能力；面涂則在底涂基礎上提供附加功能，如化學品耐受性、摩擦系數(shù)調節(jié)、顏色標識、電氣絕緣/導電性等。涂層總厚度通常控制在8–20 μm范圍內，遠低于熱浸鍍鋅的厚度，卻能在中性鹽霧試驗中實現(xiàn)240-1500小時以上的耐蝕性（具體取決于涂層規(guī)格和厚度等級）。

2、雙重防腐機制

屏障保護：層疊排列的鋅片和鋁片形成致密的物理屏障層，有效阻隔水分、氧氣和腐蝕性介質（如道路融雪劑中的氯鹽）向鋼基體的滲透。

犧牲性陰極保護：鋅作為比鐵更活潑的金屬（電位更負），在腐蝕環(huán)境中優(yōu)先發(fā)生氧化溶解，即“犧牲”自身來保護鋼基體。即使涂層局部受損（如石擊、劃傷），暴露的鋼基體仍能獲得周圍鋅層提供的電化學保護，這是鋅鋁涂層優(yōu)于普通有機涂料（僅提供屏障保護）的關鍵所在。

3、規(guī)避氫脆的核心優(yōu)勢

鋅鋁涂層之所以成為高強度鋼部件防腐的優(yōu)選方案，根本原因在于其工藝全鏈條的“無氫”特性：

3.1 前處理無酸洗

鋅鋁涂層的前處理采用堿性水溶液脫脂清洗與鋼丸（shot blasting）機械噴砂除銹的組合工藝，替代了傳統(tǒng)的酸洗工序。堿洗去除油脂和污物，噴砂通過鋼丸的機械撞擊去除氧化皮和銹蝕。兩種工序均不產生原子氫，從根源上杜絕了前處理環(huán)節(jié)的氫滲透風險。

3.2 涂覆過程無電解

鋅鋁涂層通過浸甩或噴涂等物理方式施涂于工件表面，隨后在180–320°C溫度下固化交聯(lián)。整個涂覆過程不涉及電化學沉積反應，因此不會在工件表面產生任何氫氣析出。

3.3 固化過程促進氫逸出

ISO 10683標準中明確指出，鋅鋁涂層對氫具有較高的滲透性。即使在前處理階段（如允許的磷化工序）中有微量氫被吸收，后續(xù)的高溫固化過程也能促使氫向外擴散逸出，進一步降低殘余風險。

工藝流程與涂裝方式

1、標準工藝流程

鋅鋁涂層的典型施工流程包括：堿性脫脂清洗 → 機械噴砂除銹 → 鋅片底涂涂覆 → 固化（通常180–320°C）→ 面涂涂覆（如需要）→ 二次固化 → 質檢出廠。其中，清潔與涂覆之間的間隔應盡可能縮短，以防止二次氧化。

2、涂裝方式選擇

根據(jù)部件的尺寸、形狀和批量要求，鋅鋁涂層的施涂方式主要分為兩類：

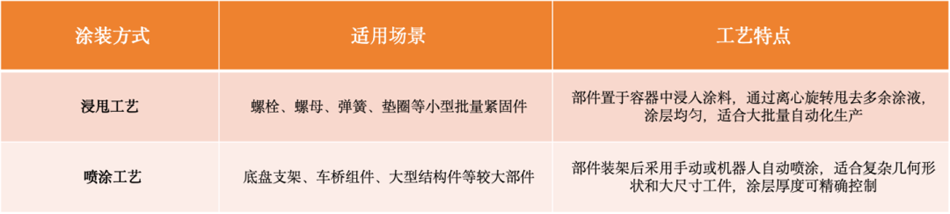

圖1：涂裝方式的選擇

鋅鋁涂層的綜合性能優(yōu)勢

除了規(guī)避氫脆這一核心優(yōu)勢外，鋅鋁涂層在多個維度展現(xiàn)出對商用車部件的適用性：

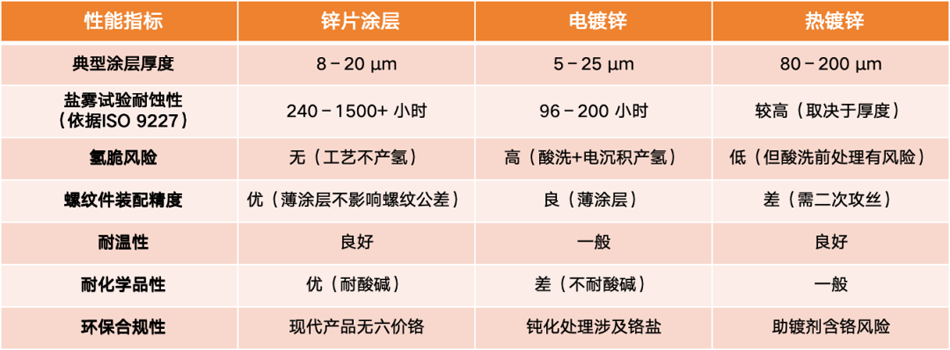

圖2：鋅片圖冊個的綜合性能優(yōu)勢對比

注：以上數(shù)據(jù)為行業(yè)通用參考范圍，實際性能因具體產品配方和工藝參數(shù)而異。

此外，鋅鋁涂層還具備良好的導電性能（當面涂不含有機絕緣層時），可通過面涂配方靈活調節(jié)摩擦系數(shù)以滿足緊固件的擰緊扭矩控制要求，且不易出現(xiàn)熱松弛（warm-loosening）現(xiàn)象，這對于卡車/拖車中承受交變熱載荷的部件尤為重要。

卡車/拖車領域的典型應用

在卡車和拖車領域，鋅鋁涂層的應用已覆蓋多類關鍵部件：

1、高強度緊固件

包括10.9級及12.9級高強度螺栓、10級及以上螺母、輪轂螺栓、底盤連接螺栓等，這些是氫脆高危部件，也是鋅鋁涂層最核心的應用場景。

2、彈簧及彈性元件

懸架彈簧、板簧卡箍、彈簧墊圈等承受高應力的彈性部件，對氫脆尤為敏感，鋅鋁涂層可為其提供安全的防腐解決方案。

3、底盤結構件

車架縱梁連接件、橫梁支架、鞍座組件等結構性承載部件，在道路環(huán)境中長期暴露于融雪劑和泥水侵蝕，需要可靠的長效防腐保護。

4、掛車連接與鎖止機構

牽引銷、鎖止機構、支腿調節(jié)螺桿等功能部件，既承受高機械載荷又面臨嚴苛腐蝕環(huán)境，鋅鋁涂層的薄涂層特性不影響其運動精度和裝配配合。

技術標準與行業(yè)規(guī)范

鋅鋁涂層在卡車/拖車領域的應用受到以下主要國際標準的規(guī)范：

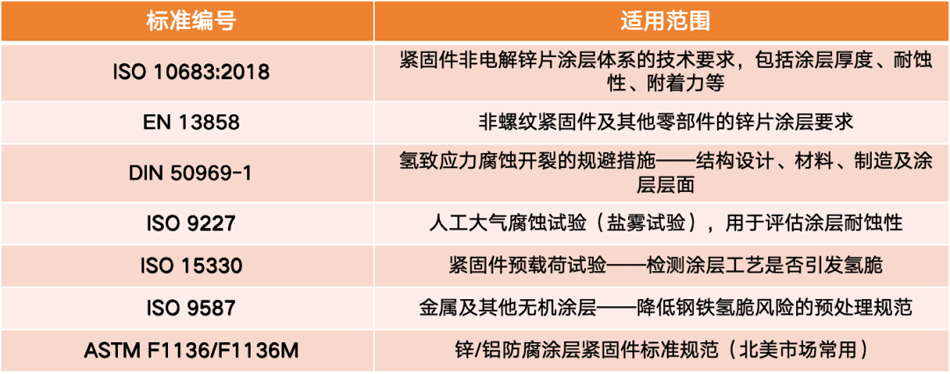

圖3：技術標準也行業(yè)規(guī)范

值得注意的是，自2017年6月起，含六價鉻Cr(VI)的鋅鋁涂層在歐洲已被處于嚴格限制和逐步收緊的監(jiān)管狀態(tài)。當前行業(yè)主流產品均采用無六價鉻配方，符合歐盟REACH法規(guī)和RoHS指令的環(huán)保要求。這一趨勢在全球商用車供應鏈中已得到廣泛認可和執(zhí)行。

經濟性分析與價值評估

在商用車全生命周期成本的視角下，鋅鋁涂層的經濟價值遠超其初始涂裝成本。卡車和拖車的高應力結構件或緊固系統(tǒng)一旦因腐蝕或氫脆發(fā)生失效，所造成的后果包括：車輛非計劃停機導致的運營損失、延誤交貨的違約成本、應急維修的高額費用、備件更換和人工成本，以及潛在的安全事故賠償。這些間接損失與涂層體系的成本相比，往往不在同一數(shù)量級。

鋅鋁涂層體系通過提供高性能的陰極腐蝕保護、消除工藝相關的氫脆風險、延長部件的防腐壽命，實現(xiàn)了對高價值資本貨物（卡車/拖車）的可靠保護和長期保值。對于追求高可靠性和低維護成本的商用車運營商和整車制造商而言，鋅鋁涂層是真正的"高性價比"選擇。

總結

在卡車和拖車的高強度部件防腐領域，氫脆是一個不可忽視的系統(tǒng)性技術風險。鋅鋁涂層憑借其非電解涂覆工藝的本質安全特性、優(yōu)異的陰極防腐性能、極薄的涂層厚度以及靈活的功能化定制能力，已成為商用車行業(yè)高強度鋼部件腐蝕防護的標桿解決方案。

隨著全球商用車輕量化、電動化趨勢的推進，以及對零部件可靠性和環(huán)保合規(guī)性要求的不斷提升，鋅鋁涂層技術將在商用車防腐領域發(fā)揮更加關鍵的作用。
